Ha az SS304 / 316L magasáramú szűrőház függőleges típusát keresi, kérjük, szabadon vásárolhasson minőségi és tartós termékeket kedvezményes áron a mi gyárunkban Kínában. A személyre szabott szolgáltatás és a szolgáltatás nagykereskedelme alacsony áron is elérhető.
discription
Nagyáramú szűrőház -Vertical
1. Anyag: SS304, SS316L.
2. Maximális üzemi nyomás 150Psi.
3. Függőleges.
4. Polírozott vagy homokszórásos külső felület.
5. A folyadék a tetején lévő szűrőbe áramlik, oldalról kifolyik.
6. A folyadék a szűrőből oldalról áramlik, az aljából kifolyik.

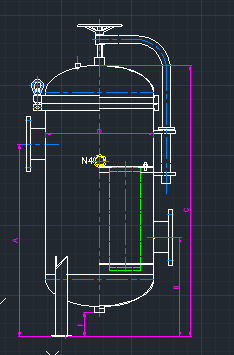

Méret (A folyadék a szűrőn felfelé áramlik, oldalról kifolyik)
Modell | A | B | C | D | F | Belépő / | Csatorna |
JD10-B- Φ219x1X20 | 820 | 280 | 1040 | Φ219 | 120 | 1 1/2 "-2" | 1/2 " |
JD10-B- Φ219x 1X40 | 1320 | 280 | 1540 | Φ219 | 120 | 1 1/2 "-2" | 1/2 " |
JD10-B-Φ450x 3X20 | 930 | 400 | 1282 | Φ450 | 150 | 2 "4" | 1 " |
JD10-B-Φ450x 3X40 | 1430 | 90 | 1782 | Φ450 | 150 | 2 "4" | 1 " |
JD10-B-550x 5X20 | 985 | 455 | 1390 | Φ550 | 150 | 4 "-6" | 1 1/2 " |
JD10-B-550x 5X40 | 1485 | 955 | 1890 | Φ550 | 150 | 4 "-6" | 1 1/2 " |
JD10-B-Φ600x 7X20 | 1055 | 525 | 1500 | Φ600 | 180 | 6 "-8" | 1 1/2 " |
JD10-B-Φ600x 7X40 | 1555 | 1025 | 2000 | Φ600 | 180 | 6 "-8" | 1 1/2 " |
Méret (A folyadék a szűrőbe oldalról áramlik, az aljából kifolyik)
Modell | A (Mm) | B | C | D | F | Bemenet / kimenet | Csatorna |
JD10-A- Φ219x1X40 | 750 | / | / | Φ195 | / | 1 1/2 "-2" | 1/2 " |
JD10-A-Φ450x 3X20 | 750 | 370 | 1190 | Φ450 | 125 | 2 "4" | 1 " |
JD10-A-Φ450x 3X40 | 750 | 370 | 1745 | Φ450 | 125 | 6 " | 1 " |
JD10-A-Φ550x 5X20 | 900 | 445 | 1240 | Φ550 | 125 | 6 " | 1 1/2 " |
JD10-A-550x 5X40 | 900 | 445 | 1845 | Φ550 | 125 | 8 " | 1 1/2 " |
JD10-A-Φ600x 7X20 | 900 | 445 | 1265 | Φ600 | 125 | 8 " | 1 1/2 " |
JD10-A-Φ600x 7X40 | 900 | 505 | 1970 | Φ600 | 125 | 8 " | 1 1/2 " |
